Yevropa uslubidagi panjaralarni payvandlab tayyorlash liniyasi
Bugungi kunda yurtimizda ishlab chiqarish sohasi tobora rivojlanib bormoqda va ishlab chiqarish mexanizmlari ham shunga yarasha takomillashib kelmoqda.
Qishloq va uy xo`jaligida, qolaversa, qurilish sohasida keng qo`llaniladigan temir panjaralar (setkalar) ishlab chiqarish, shuningdek, yevropa uslubidagi panjaralarni payvandlab tayyorlab berish liniyasi uskunalar to`plamiga bo'lgan talab ham bugungi kunda anchagina baland hisoblanadi.
Quyidagi tavsifda esa ushbu liniya haqida batafsil ma'lumotlar bilan tanishishingiz mumkin. Liniya tarkibi quyidagi uskunalardan tarkib topgan.
|

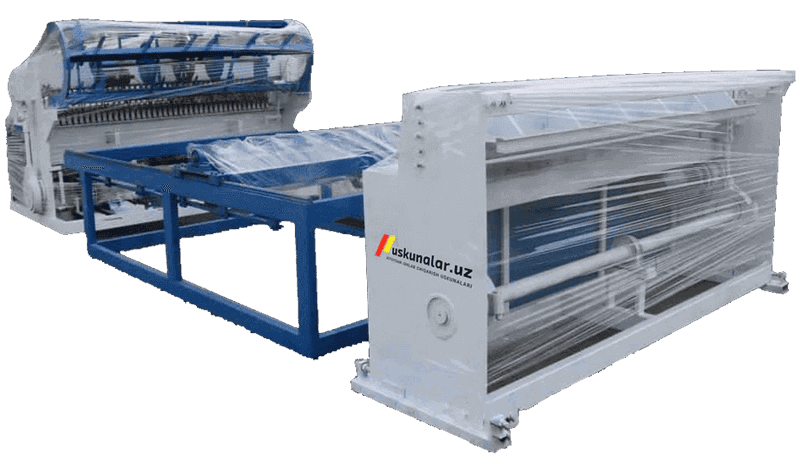

LINIYA TARKIBI |
||
| 1 | Tarmoqli payvandlash uskunasi | 1 to'plam |
| 2 | Boshqaruv bloki | 1 to'plam |
| 3 | Sim yetkazib berish platformasi | 1 to'plam |
| 4 | Setkani tortib olish platformasi | 1 to'plam |
| 5 | Simlarni to'g'rilash va kesish uskunasi | 2 to'plam |
| 6 | Metall simlarni bukib berish uskunasi | 1 to'plam |
| 7 | Ehtiyot qismlar | 1 quti |
| 8 | Havo kompressori | 1 to'plam |
Ushbu liniya uskunalari qurilish sohasida keng qo`llaniladigan temir panjaralar (setkalar) ishlab chiqarish, shuningdek, yevro uslubidagi panjaralarni payvandlab tayyorlab berish imkoniyatiga ega. Liniya tarkibidagi uskunalarning ish jarayonida, oldindan tekislangan va kesilgan simlarni sim yetkazib berish uskunasiga yetkazib beriladi, shuningdek, simlarni bukish hamda ularni payvandlash jarayonlari amalga oshiriladi. Liniya daqiqasiga 30-60 martagacha payvandlash imkoniyatiga ega.
|
YEVROPA USLUBIDAGI PANJARALARNI PAYVANDLAB TAYYORLASH LINIYASI TAVSIFI |
||
| 1 | Model | US-HT-2500 |
| 2 | Sim diametri | 2.5 mm |
| 3 | Setkalar kengligi | maksimal 2500 mm |
| 4 | Vertikal joylashgan simlar orasidagi masofa | 100-300 mm |
| 5 | Gorizontal joylashgan simlar orasidagi masofa | 15-300 mm |
| 6 | Payvandlash joylari | 26 ta |
| 7 | Vertikal sim yetkazib berish | oldindan tekislangan va oldindan kesilgan |
| 8 | Gorizontal sim yetkazib berish | oldindan tekislangan va oldindan kesilgan |
| 9 | Payvandlash tezligi | 30-60 marotaba/daqiqasiga |
| 10 | Kuchlanish | 380 V/50 Hz 3 faza |
| 11 | Transformator | 120 kVt A x 4 |
| 12 | Motor | 3 kVt |
| 13 | O'lchamlari | 3200 x 1580 x 1530 mm |
| 14 | Og'irligi | 3.6 tonna |
|

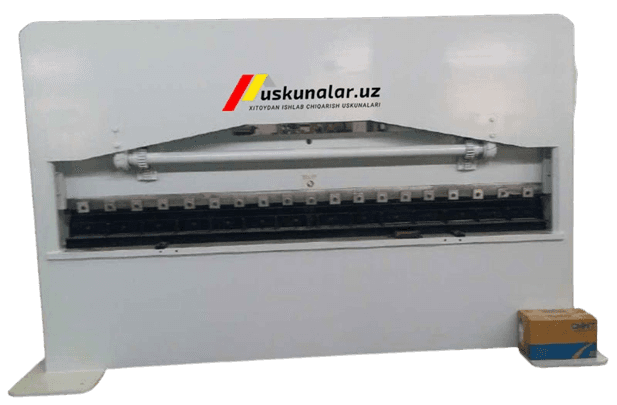

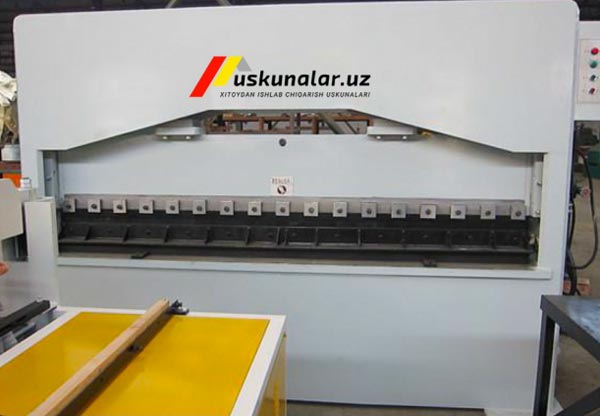

METALL SIMLARNI BUKIB BERISH USKUNASI |
||
| Gidravlik bosim | 630 KN |  |
| Yog' nasosining bosimi | 250 MPa | |
| Ish stolining uzunligi | 2550 mm | |
| Ish stolining kengligi | 500 mm | |
| Yuk ko'tarish tezligi | 50-120 mm/min | |
| Yuk tushirish tezligi | 30-80 mm/min | |
| Yog' nasosi hajmi | 25 ml/aylana | |
| Motor quvvati | 5.5 kVt | |
| Og'irligi | 3800 kg | |
| O'lchamlari | 3100 x 900 x 2050 mm | |
|
LINIYANING ASOSIY QISMLARI |
||

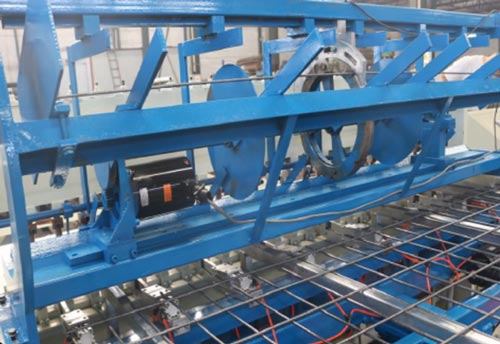

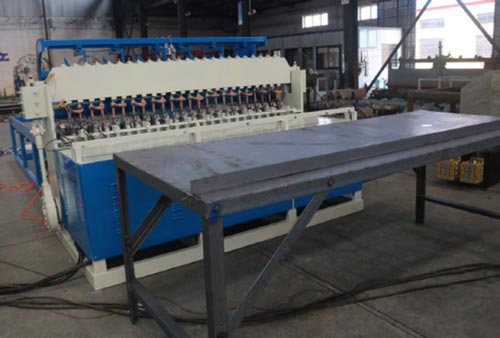

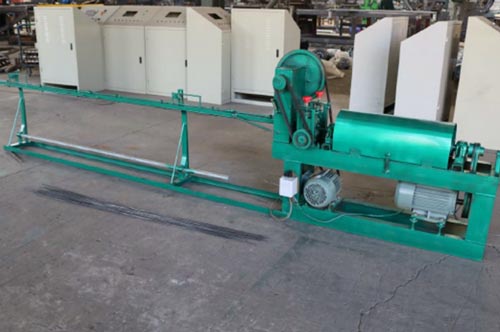

| Simlarni to'g'rilash va kesish uskunasi | Sim yetkazib berish platformasi | Simni tortib olish platformasi |
 |
 |
 |

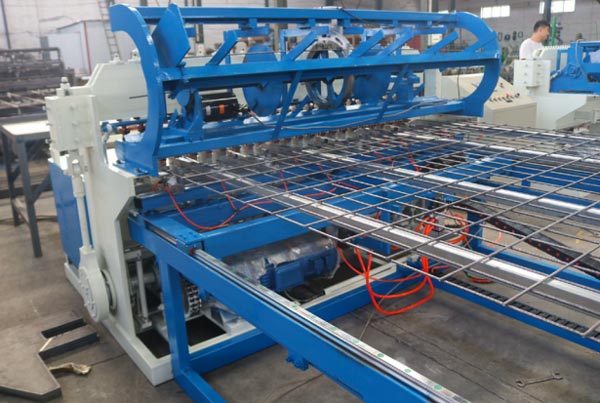

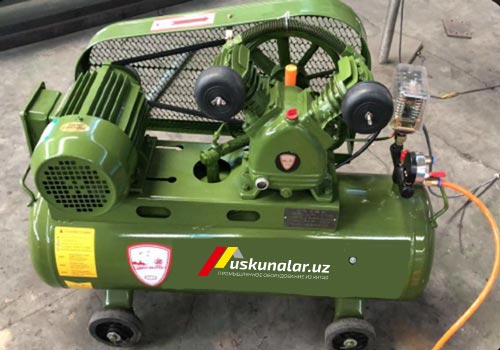

| Tarmoqli payvandlash uskunasi | Tarmoqli payvandlash uskunasi boshqaruv bloki bilan birga | Havo kompressori |
 |
 |
 |
|
LINIYANING QO'SHIMCHA QISMLARI |
||

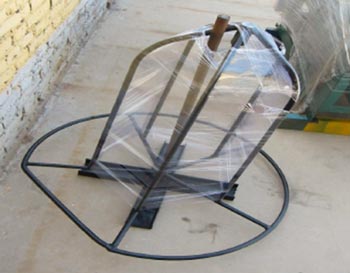

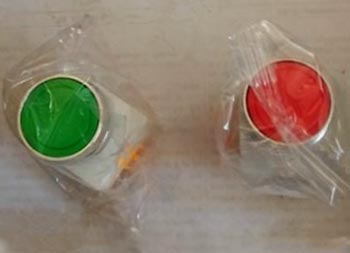

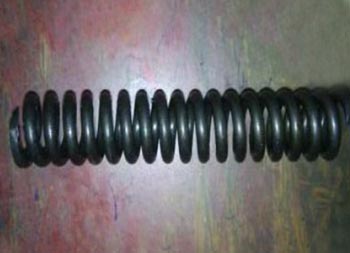

| Sim tarqatish stoykasi 2 ta | Bosish prujinasi 16 dona | Boshqaruv tugmasi 2 ta |
 |
 |
 |

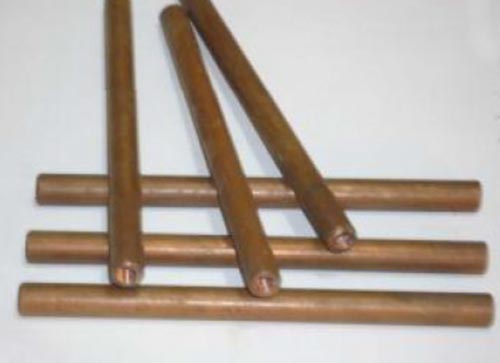

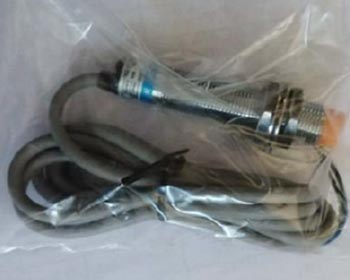

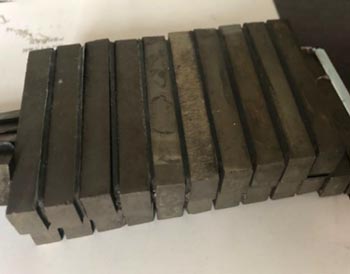

| Yaqinlik kaliti 2 dona | Kuchli magnit 10 dona | Quyi elektrod 1 dona |
 |
 |
 |

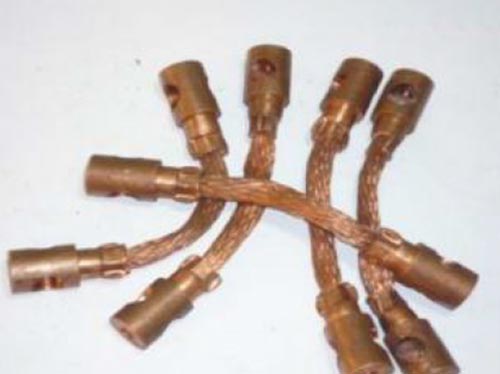

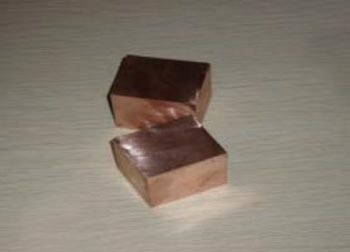

| Yuqori elektrod 1 dona | Qaytarish liniyasi 1 dona |
 |
 |
Tayyorlangan mahsulotning umumiy o’lchami 1 x 3 metr, shuningdek, setkalarning ichki kvadrati o’lchamlari esa 10 x 10 sm, 15 x 15 sm, 20 x 20 sm bo’ladi. Bu o’lchamlar ixtiyoriy bo’lib, xohishga qarab moslashtirilishi mumkin.
|

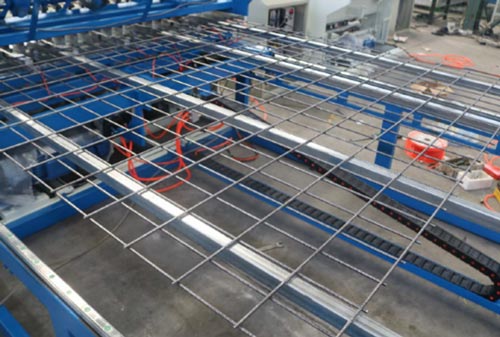

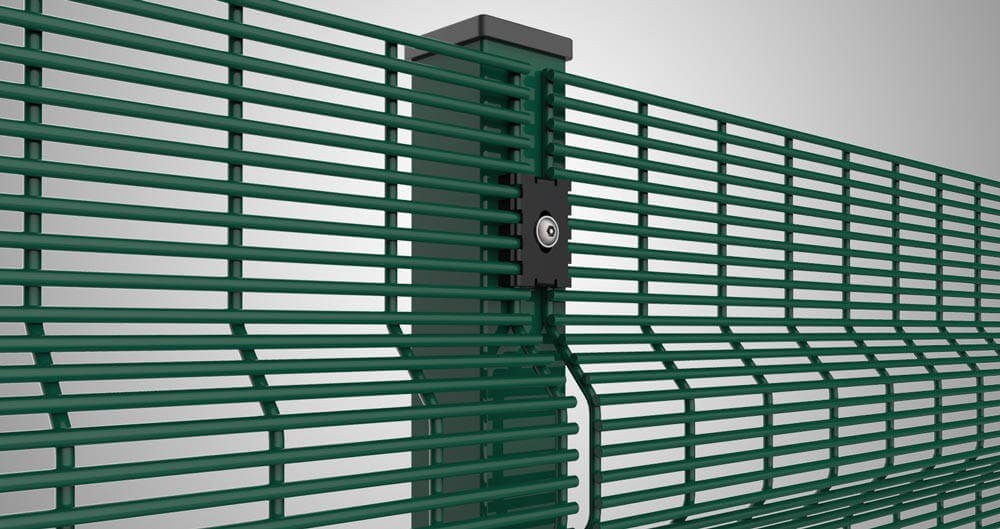

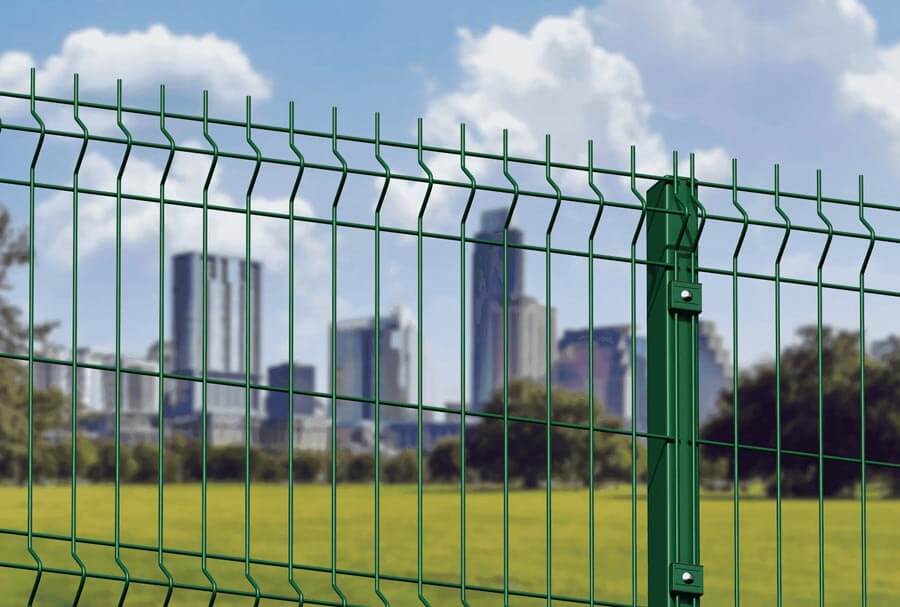

MAHSULOTLARDAN NAMUNALAR |
||
 |
 |
|
